[Python 자료구조 #그래프2] 그래프의 탐색(DFS, BFS), 연결 성분 검사

* 그래프의 탐색 - 깊이 우선 탐색

• 깊이 우선 탐색(Depth First Search, DFS)은 스택을 이용한 미로 탐색과 유사하다.(이전 포스팅 참고)
• 탐색 과정에 이미 방문한 정점을 관리하는 집(또는 리스트)가 필요한데, 이를 visited라 하면 맨 처음에는 visited가 공집합이어야 한다.
• 가장 최근에 만났던 갈림길로 되돌아가야 하므로 스택을 사용하여 구현할 수 있지만, 순환의 형태로 구현하는 것이 더 직관적이다.
• 그래프가 인접리스트로 표현되어 있으면 O(n + e) 이고(n은 노드 수 e는 간선 수), 인접 행렬로 표시되어 있다면 O(n^2)이다.

깊이우선탐색을 이용한 정점 방문 과정

# 인접 리스트 방식으로 표현된 그래프를 활용한 dfs. 인접행렬을 이용하면 달라짐
# 매개 변수로 그래프, 시작 정점, 그리고 visited를 사용
# dfs가 처음 (인수 없이)호출되면 공백상태의 방문정점 집합 visited를 생성
def dfs(graph, start, visited = set() ):
    if start not in visited :				# start가 방문하지 않은 정점이면
        visited.add(start)				# start를 방문한 노드 집합에 추가
        print(start, end=' ')				# start를 방문했다고 출력함
        nbr = graph[start] - visited			# nbr(아직 방문하지 않은 인접정점): 차집합 연산 사용
        for v in nbr:					# v ∈ {인접정점} - {방문정점}
            dfs(graph, v, visited)			# v에 대해 dfs를 순환적으로 호출



* 그래프의 탐색 - 너비 우선 탐색



• 너비 우선 탐색(breadth first search : BFS)은 시작 정점으로부터 가까운 정점을 먼저 방문하고 멀리 떨어져 있는 정점을 나중에 방문하는 순회 방법이다.
• 정점들이 방문될 때마다 큐에 인접 정점을 삽입하고, 더 이상 방문할 인접 정점이 없는 경우 큐의 맨 앞에서 정점을 꺼내 그 정점과 인접한 정점들을 차례대로 방문한다.
• 이전 포스팅에서 다룬 CircularQueue를 사용할 수도 있고, 파이썬의 queue 모듈을 사용할 수도 있고, 파이썬의 collections 모듈을 사용할 수도 있다. (여기선 collections 모듈을 사용한다.)
• 너비 우선 탐색은 그래프가 인접 리스트로 표현되어 있으면 전체 수행시간이 O(n + e)이며, 인접행렬로 표현되어 있는 경우는 O(n^2) 시간이 걸린다.

< collections 모듈 >

내장 자료형인 튜플이나 딕셔너리에 대한 확장 데이터 구조들을 제공하는 모듈.
defaultdict, counter, deque, nametuple 등을 제공하는데 deque는 덱에 해당하는 클래스이다.

이름이 길다면 별명을 붙여 사용할 수 있다. import시에 아래와 같이 별명을 붙일 수 있다.
import collections as cols

너비우선탐색에서는 덱을 큐처럼 사용한다.(collections에서는 덱의 전단과 후단을 left / right로 명명한다.)
deque( [ ] ) : 덱 객체를 생성하고 리스트 항목을 이용해 초기화
append() / pop () : 덱의 우측 끝(후단)에 항목 추가/ 삭제
appendleft() / popleft() : 덱의 좌측 끝(전단)에 항목 추가/삭제

너비우선탐색을 이용한 정점 방문 과정

import collections			# collections 모듈 불러오기

def bfs(graph, start):
    visited = set([start])              # 맨 처음에는 start만 방문한 정점임
    queue = collections.deque([start])  # 컬렉션의 덱 객체 생성(큐로 사용)
    while queue:                        # 공백이 아닐 때 까지
        vertex = queue.popleft()        # 큐에서 하나의 정점 vertex를 빼냄
        print(vertex, end=' ')          # vertex는 방문했음을 출력
        nbr = graph[vertex] - visited	# nbr : 차집합 연산 이용
        for v in nbr:			# v ∈ {인접정점} - {방문정점}
            visited.add(v)              # 이제 v는 방문했음
            queue.append(v)		# v를 큐에 삽입



* 연결 성분 검사

• 연결 성분(connected component)이란 최대로 연결된 부분 그래프를 말한다.
• 그림의 그래프에는 2개의 연결된 부분 그래프, 즉 2개의 연결 성분이 있다.

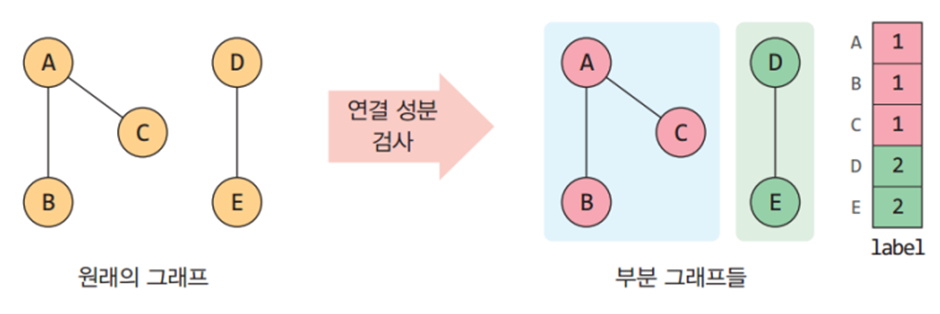

연결성분 검사와 부분 그래프들

▶ BFS나 DFS를 이용하여 연결 성분을 찾을 수 있다. (여기서는 DFS를 사용한다.)

1. 그래프의 임의의 정점을 선택.
2. 깊이우선탐색(DFS)를 통해 연결되어 있는 모든 정점들 출력.
3. 더 이상 연결된 정점이 없으면 그래프에서 아직 방문되지 않은 다른 정점을 선택해 동일 과정 되풀이.
4. 이 과정을 그래프의 모든 정점이 방문될 때까지 반복.

# 연결 성분 검사 함수
def find_connected_component(graph) :
    visited = set()						# 이미 방문한 정점 집합
    colorList = []						# 부분 그래프별 정점 리스트

# vtx : 방문하지 않은 정점
# 그래프 탐색 dfs_cc()를 이용하여
# vtx와 연결된 모든 정점의 리스트 color를 만들고
# 이를 부분 그래프 리스트 colorlist에 추가한다.

    for vtx in graph :						# 그래프의 모든 정점들에 대해
        if vtx not in visited :					# 방문하지 않은 정점이 있으면
            color = dfs_cc(graph, [], vtx, visited)		# 새로운 컬러 리스트 생성
            colorList.append( color )				# 컬러 리스트 추가

    print("그래프 연결성분 개수 = %d " % len(colorList))
    print(colorList)						# 정점 리스트들을 출력

# 리스트(colorlist) 안에 리스트(color) 구조의 결과물 출력됨.
#



▶ 그래프 탐색 함수 dfs_cc() 구현

     앞에서 구현한 dfs()를 약간 수정하여 구현. 변경된 부분은 다음과 같다.

• dfs 함수에 매개변수 하나를 추가한다. 현재 연결된 정점 리스트 color이다.
• visited는 처음 호출될 때 제공되므로 디폴트 인자를 사용하지 않았다.
• 정점 리스트 color에 현재 정점을 삽입한다.
• 처리가 끝나면 정점 리스트 color를 반환해야 한다.

↓dfs 비교

def dfs(graph, start, visited = set() ):

    if start not in visited :                # start가 방문하지 않은 정점이면

        visited.add(start)                  # start를 방문한 노드 집합에 추가

        print(start, end=' ')               # start를 방문했다고 출력함

        nbr = graph[start] - visited   # nbr(아직 방문하지 않은 인접정점): 차집합 연산 사용

        for v in nbr:                          # v ∈ {인접정점} - {방문정점}

            dfs(graph, v, visited)        # v에 대해 dfs를 순환적으로 호출

# 그래프 탐색 함수 dfs_cc() 구현 -> 해당 vertex가 속한 연결 성분의 리스트를 반환
def dfs_cc(graph, color, vertex, visited):
    if vertex not in visited :			# 아직 칠해지지 않은 정점에 대해
        visited.add(vertex)			# 이제 방문했음
        color.append(vertex)			# 같은 색의 정점 리스트에 추가
        nbr = graph[vertex] - visited		# nbr: 차집합 연산 이용
        for v in nbr:				# v ∈ {인접정점} - {방문정점}
            dfs_cc(graph, color, v, visited)	# 순환 호출
    return color				# 같은 색의 정점 리스트 반환

# 위 그림의 그래프를 앞서 만든 함수를 이용해 연결성분을 찾는 코드와 결과이다.

mygraph1 = {
    "A": set(["B", "C"]),
    "B": set(["A"]),
    "C": set(["A"]),
    "D": set(["E"]),
    "E": set(["D"]),
}
print("find_connected_component: ")
find_connected_component(mygraph1)

---------------------------------------
find_connected_component:
그래프 연결성분 개수 = 2
[['A', 'C', 'B'], ['D', 'E']]
